產品概述

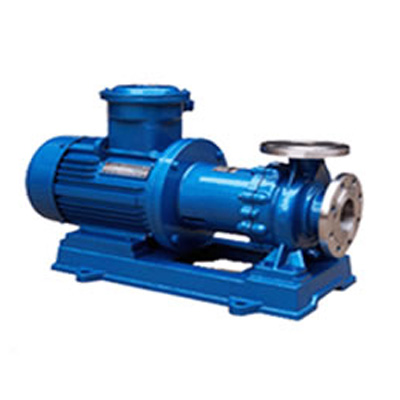

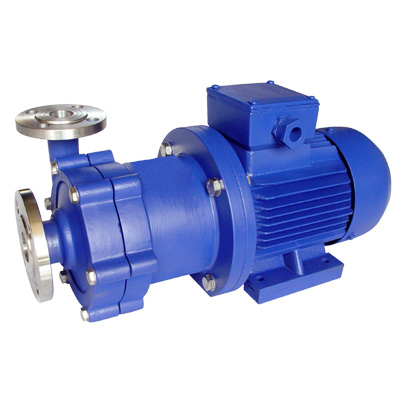

CQ型磁力泵是防漏的離心式泵,由于轉動軸及泵室間無機械性的部件聯軸,采用永磁聯軸驅動的工作原理,故能消除沿用機械式軸封泵或壓蓋填料式軸封泵無法避免的滲漏問題,使用極為安全。該泵接觸液體部分選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等抗化學材料制造,故具有良好的抗腐蝕性,適用于抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體等化學介質,特別使用于抽送易燃、易爆液體,使用極為安全。
主要特點
磁力泵取消了機械密封,完全消除了機械密封離心泵不可避免的跑、冒、滴、漏之弊病,是無泄漏工廠的優先選擇。由于泵的過流部件選用了不銹鋼來制造,從而達到耐腐蝕之目的。泵的磁性聯軸器和泵體結合為一體,所以結構緊湊,維修方便、安全節能。泵的磁性聯軸器可以對傳動電機起到超載保護的作用。
產品用途
磁力泵是化工流程中杜絕跑、冒、滴、漏現象,消除環境污染,創造"無泄漏車間"、"無泄漏工廠",實現安全、文明生產的理想用泵。廣泛應用于石油、化工、制藥、印染、電鍍、食品、環保等企業的生產流程中輸送不含鐵屑雜質的腐蝕性液體,尤其適用于易燃、易爆、易揮發、有毒和貴重液體的輸送。
型號意義
例如:40CQ-20
40-泵進口直徑
CQ-磁力驅動泵
20-工作揚程
工作條件
磁力泵輸送介質的密度不大于1300kg/m3,粘度不大于30×10-6m3/S的不含鐵磁性和纖維的液體。常規磁力泵的額定溫度對于泵體為金屬材質或F46襯里,****工作溫度為80℃,額定壓力為1.6MPa;高溫磁力泵的使用溫度≤350℃;對于泵體為非金屬材質,****溫度不超過60℃,額定壓力為0.6MPa。對于輸送介質密度大于1600kg/m3的液體,磁性聯軸器需另行設計。磁力泵的軸承采用被輸送的介質進行潤滑冷卻,鼓磁力泵嚴禁空載運行。
性能參數
型 號 |
口 徑 |
流量 (m3/h) |
揚程 (m) |
功率 (kW) |
電 壓 (V) |
材 質 |
|
進口 |
出口 |
||||||
14CQ-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
不 銹 鋼 |
16CQ-8 |
16 |
12 |
1.8 |
8 |
0.18 |
220/380 |
|
20CQ-12 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
|
25CQ-15 |
25 |
20 |
5.4 |
15 |
1.1 |
380 |
|
32CQ-15 |
32 |
25 |
6.5 |
15 |
1.1 |
380 |
|
32CQ-25 |
32 |
25 |
4.8 |
25 |
1.1 |
380 |
|
40CQ-20 |
40 |
32 |
10 |
20 |
2.2 |
380 |
|
40CQ-32 |
40 |
32 |
11.5 |
32 |
4 |
380 |
|
50CQ-25 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
50CQ-32 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
50CQ-50 |
50 |
32 |
7.8 |
50 |
5.5 |
380 |
|
65CQ-25 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
65CQ-32 |
65 |
50 |
25 |
32 |
7.5 |
380 |
|
80CQ-32 |
80 |
65 |
50 |
32 |
11 |
380 |
|
50CQ-50 |
80 |
65 |
50 |
50 |
15 |
380 |
|
100CQ-32 |
100 |
80 |
60 |
32 |
15 |
380 |
|
100CQ-50 |
100 |
80 |
60 |
50 |
18.5 |
380 |
|
注:表中16CQ-8---100CQ-50都可配防爆電機 |
